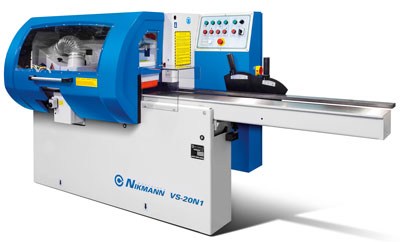

    ЧЕТЫРЁХСТОРОННИЙ ФРЕЗЕРНЫЙ СТАНОК

    мод. VS 20N
    1

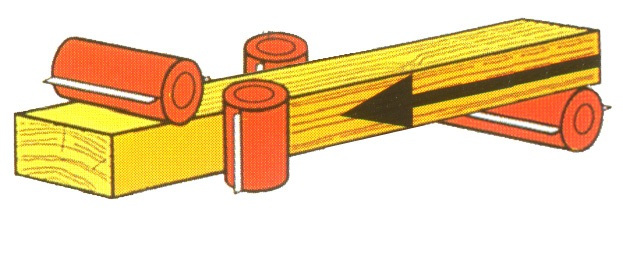

    Станок предназначен для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход с целью получения изделий высокого качества .

    Рекомендуется применять на небольших предприятиях для получения изделий с точными геометрическими размерами в частности калибрования брусков. Используется в столярном и мебельном производстве.

    Высокая точность обработки достигается благодаря специальной конструкции четырёх шпиндельных узлов с 4-мя двигателями по 4,0 кВт каждый;

    Подача осуществляется четырьмя металлическими рифлеными и одним вальцом с полиуретановым покрытием по всей зоне обработки;

    Простота и удобство настройки станка осуществляется благодаря удобному расположению пульта управления;

    В стандартную комплектацию входит шумоизоляционная кабина.

    Компактность и небольшой вес станка позволяет установить его в небольших неподготовленных помещениях;

    Небольшая потребляемая мощность позволяет подключать станок без специальной подготовки электросети.

    Т Е Х Н И Ч Е С К А Я     Х А Р А К Т Е Р И С Т И К А

    Размеры обрабатываемых заготовок:



    -длина не менее, мм запуск деталей: единичный/групповой

    350/250

    - ширина, мм min-max

    25-180

    - толщина, мм min-max

    10-105

    Наибольшая толщина снимаемого слоя, мм

    5

    Размеры инструмента, мм .



    - на вертикальных шпинделях, мм

    120х120

    - на нижнем горизонтальном шпинделе, мм

    120х190

    - на верхнем горизонтальном шпинделе, мм

    120х190

    Посадочные диаметры шпинделей, мм

    40

    Ножи к головкам, мм

    190х30х3-6 шт.

    120х30х3-6 шт.

    Количество шпинделей/ шт.

    4

    Частота вращения шпинделей, об/мин

    6 000

    Скорость подачи, м/мин

    (опционально вариатор, плавная регулировка скорости подачи)

    6;12

    (6-24) опция

    Размер роликов подачи, мм

    ф120х20

    Длина стола подачи, мм

    1700

    Расстояние от пола до стола подачи, мм

    920

    Количество эл/двигателей, шт.

    4

    Мощность двигателей горизонтальных шпинделей, кВт

    4,0х2

    Мощность двигателя вертикальных шпинделей, кВт

    4,0х2

    Мощность двигателя подачи, кВт

    0,8/1,1

    Диаметры аспирационных наконечников, мм

    120/150

    Дебит всасываемого воздуха, м³/час

    2900

    Суммарная мощность, кВт

    17,1

    Напряжение, В

    380

    Габариты, мм

    2730х1710х1550

    Масса, кг.

    990
