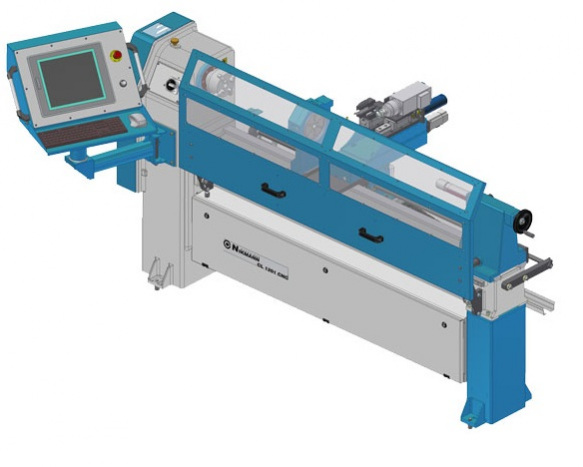

    ТОКАРНЫЙ СТАНОК С ЧПУ мод. CL- 1201 CNC

    Станок предназначен для обработки изделий из древесины в центрах, в патроне или планшайбе. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с 4-мя скоростями вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность.

    На токарном станке возможно выполнение следующих операций: вытачивание деталей с максимальным диаметром 1200 мм, фрезерование винтовых (спиральных) каналов с определенным шагом по прямым и профильным поверхностям. Возможно изменения направления движения вращения шпинделя.

    На станке имеется переносной пульт управления, который может перемещаться на переднюю колонну или заднюю опору. Также установлены: ограничитель толщины стружки, задняя бабка с ведущим центром, продольный и поперечный суппорт, термическая защита двигателя при перегревах и перегрузках (степень IP54), пыле- и влагозащищенное исполнение электрооборудования (степень IP54).

    Передняя колонна и задняя опора изготовлены из чугуна. Корпус сделан из стали и имеет прочную сварную конструкцию.

    Программное обеспечение язык Mach 3.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Максимальная длина обрабатываемой детали/ расстояние между центрами

    мм

    1200/1580

    Высота центров

    мм

    1150

    Высота центров над направляющими

    мм

    305

    Количество управляемых осей

    шт

    3(Х;Y;Z)

    Скорость подачи подачи по осям X/Z

    м/мин

    X=20/Z=20

    Максимальный диаметр обработки:





    над суппортом

    мм

    400

    с люнетами/для квадратных заготовок

    мм

    120/90

    Передняя бабка:





    внешняя резьба

    мм

    М45х4,5

    отверстие

    мм

    19/МК3

    Заднее бабка:





    ход пиноли

    мм

    140

    конус пиноли

    мм

    МК3

    Обороты шпинделя

    об/мин

    0-3000

    Мощность двигателя

    кВт

    1,5

    Мощность двигателя фрезерного узла

    кВт

    1,1(1200об/мин)

    Крепление цанг



    ER 25

    Давление сжатого воздуха

    Bar

    6.5

    Диаметр наконечников для аспирации

    мм

    ф125/75

    Габаритные размеры:





    длина

    мм

    2 500

    ширина

    мм

    1 500

    высота

    мм

    1 460

    Вес, нетто

    кг

    700

    ОПЦИИ:





    Центр ведущий удлинённый





    Подвижный люнет с стружкособирателем : нож обтачивающий, центр ведущий ф 20мм, центр вращающийся ф20мм, резцы 2шт.





    Адаптор М45х4,5/М33х3,5мм





    Неподвижный люнет для круглых заготовок





    Неподвижный люнет для квадратных заготовок





    Подвижный люнет для квадратных заготовок





    Патрон с четырьмя кулачками ф125мм





    Центр ведущий с цилиндрической оправкой.






    Со станком стандартно поставляются:

    Центр ведущий

    Центр вращающийся

    Прут для выбивания

    Резец для копирования 16х16мм-2шт.
