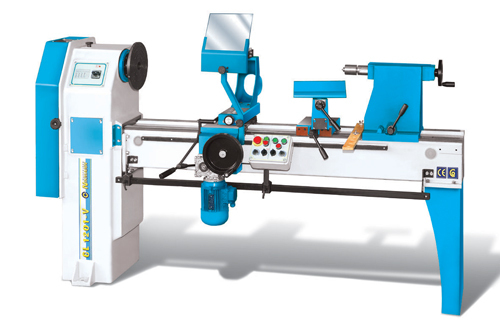

    ТОКАРНЫЙ СТАНОК мод. CL-1201М

    Станок предназначен для обработки изделий из древесины в центрах, в планшайбе , по копиру . Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с электронной регулировкой вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность.

    На токарном станке возможно выполнение фрезерование винтовых (спиральных) каналов диаметром:76, 102, 203, 305, 406, 609,мм с определенным шагом по прямым и профильным поверхностям, предусмотрено изменения направления движения вращения шпинделя.

    Передняя колонна и задняя опора изготовлены из чугуна, корпус выполнен из стали и имеет прочную сварную конструкцию.

    Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью

    На станке установлен частотный регулятор оборотов шпинделя с плавной регулировкой от 0 до 3 900 об/мин.

    На данной модели станка не возможно удлинение станины, как это имеется в мод. CL- 1201.

    На станке модели CL 1201М двигателя перемещения суппорта нет!!

    Подвижный люнет со стружкоотводом

    Механизм для винтовых каналов

    Рабочий узел.

    Со станком cтандартно поставляются приспособления:

    1.Держатель шаблонов с копиром.

    2.Ножевая опора 254мм.

    3.Ножевая опора для тарелок ф1200мм

    4.Устройство для изготовления спиралей с делительным приспособлением.

    5.Центр вращающийся.

    6.Центр ведущий назубренный ф20,40мм.

    7.Планшайба 254мм

    8.Резцы V-образный-2шт; прямой-2шт.

    9.Подвижный люнет.

    10.Стойка для 4-х долот.

    11.Шток для выбивания инструмента.

    12.Держатель ручного фрезера.

    13.Электронный регулятор вращения шпинделя (вариатор).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Максимальная длина обрабатываемой детали

    мм

    1 270

    Высота центров

    мм

    1 150

    Высота центров над направляющими

    мм

    305

    Максимальный диаметр обработки:





    над направляющими

    мм

    Ø 610

    над ножевой опорой 254 мм

    мм

    Ø 430

    над суппортом

    мм

    Ø 420

    при копировании

    мм

    Ø 420

    Копировальное устройство:





    глубина копирования (max)

    мм

    65

    длина копирования (max)

    мм

    1 270

    Эталонная деталь:





    длина(max)

    мм

    1 270

    диаметр(max)

    мм

    150

    Передняя бабка:





    внешняя резьба

    мм

    М45х4,5

    отверстие

    мм

    19/МК3

    Заднее седло:





    ход пиноли

    мм

    140

    конус пиноли

    мм

    МК3

    Диаметр аспирационного отверстия

    мм

    125/75

    Обороты шпинделя (электронная регулировка)

    об/мин

    375/1000/2350/3250

    Мощность двигателя

    кВт

    1,1

    Напряжение

    В

    380

    Габаритные размеры:





    длина

    мм

    2 200

    ширина

    мм

    1 225

    высота

    мм

    1 000

    Вес, нетто

    кг

    580

    Спецзаказ





    Неподвижный люнет для прямоугольных заготовок мах.90мм, мин. 25мм





    Неподвижный люнет для круглых заготовок ф мах. 150мм





    Фрезерная приставка.
