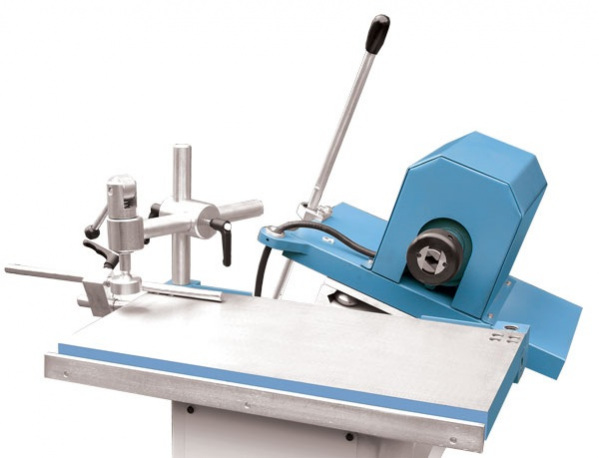

Наклоняющаяся сверлильная головка.

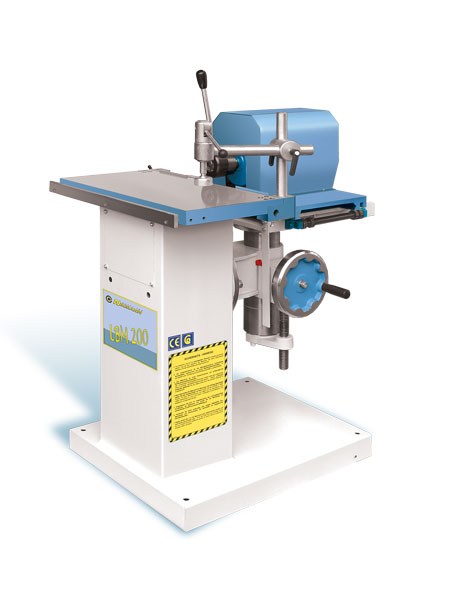

СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ СТАНОК

мод. LBM
200

gallery/lbm_0-1217

Станок предназначен для выборки пазов и сверления отверстий в изделиях из древесины, массива, плит из древесных частиц и плит из волокон. Применяется в мелкосерийном производстве. На станке обеспечивается фиксируемая длина и глубина сверления, возможность наклона сверлильной головки по углам - 45° - 90° + 45°. Имеется два эксцентриковых прижима для быстрой и надежной фиксации заготовки при серийной работе. Оригинальный патрон Westcott без цанг, даёт возможность жёстко закреплять инструмент диаметром от 1 до 20 мм.

Установлен неподвижный шлифованный литой стол из серого чугуна. Настройка сверлильной головки осуществляется быстро при помощи маховика. Возможно оснащение станка устройством для пошагового сверления и уширительным роликовым столом 1200мм.

Достаточно простая конструкция станка, делает его надёжным в условиях бесперебойной эксплуатации, длительное время.

gallery/lbm-4-6379

Опции :

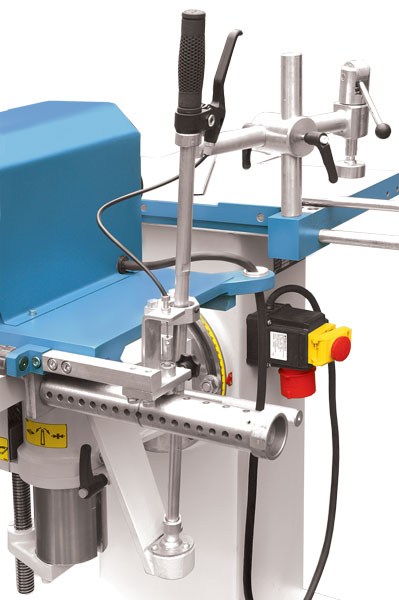

Устройство для пошагового сверления - опция

gallery/lbm_0_2-4521

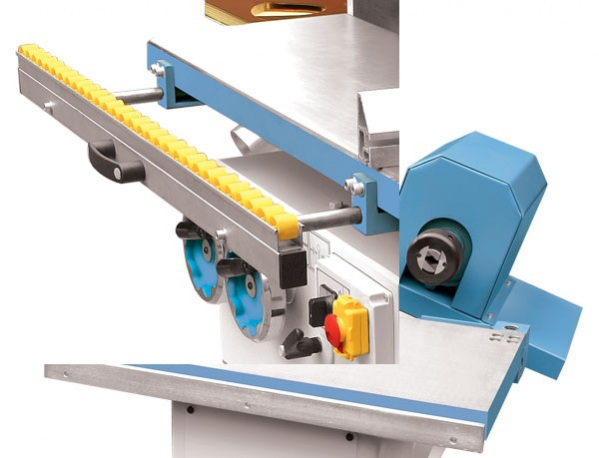

Уширительный роликовый стол опция

gallery/lbm-5-7485
gallery/lbm_0_3-1934

Рабочий стол

мм

600х320

Наклон сверлильного узла

º

± 45°

Продольный ход шпинделя

мм

245

Поперечный ход шпинделя

мм

205

Вертикальный ход шпинделя

мм

165

Диаметр высверливаемых отверстий

мм

1 - 20

Частота вращения шпинделя

об/мин

2 840

Мощность двигателя

кВт

2,2

Напряжение

В

380

Габаритные размеры:





- длинна

мм

1150

- ширина

мм

700

- высота

мм

1080

Масса

кг

180

Спецзаказ





Двигатель двухскоростной (1370/2840 об.мин)

кВт

2.4/3.0

Устройство для пошагового сверления

мм

16-22-25-32

Устройство для перемещения станка





Уширение стола роликовое

мм

1200х250

Исполнение станка однофазное

V

220
